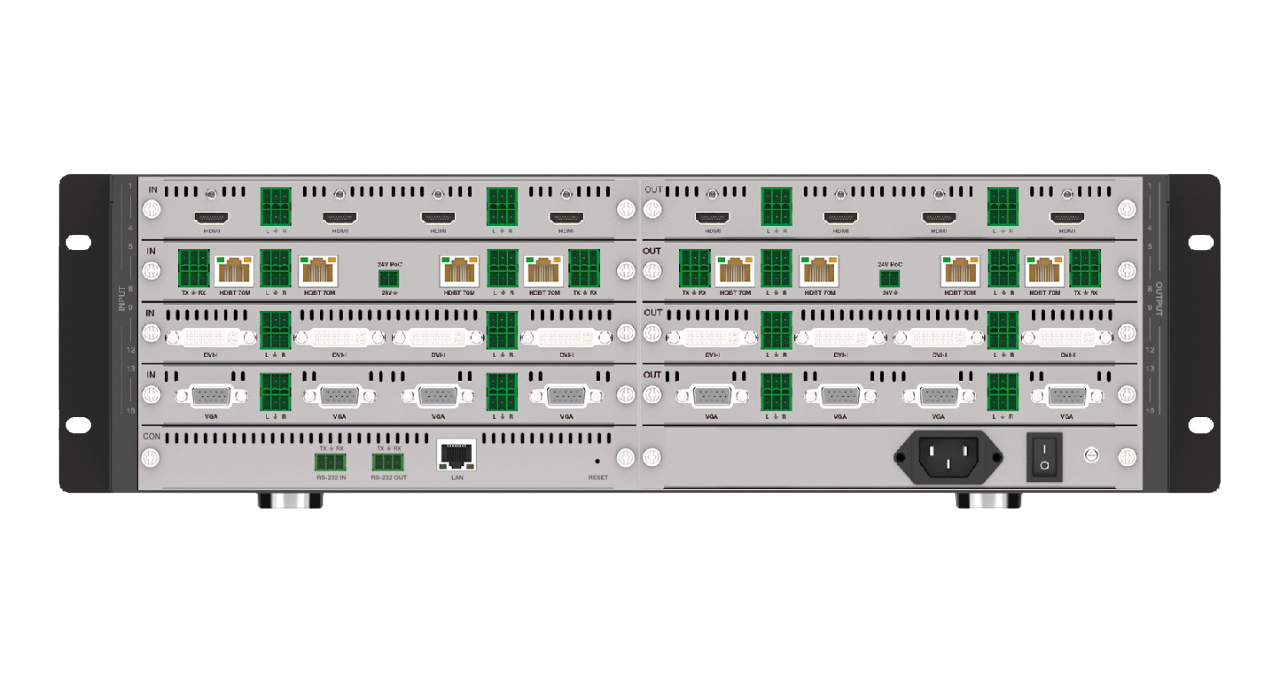

Prestel SSM-1616CVW
Шасси матричного коммутатора 16х16
Бесшовный матричный коммутатор Prestel SSM-1616CVW
Это модульный бесшовный матричный коммутатор 16х16, поддерживающий различные виды коммутации и распределения аудио- и видеосигналов, интегрированную функцию видеостены и систему управления.
Бесшовный матричный коммутатор Prestel SSM-1616CVW поддерживает до 16х16 входов и выходов сигнала. Аудио- и видеоматрица использует аппаратный высокоскоростной чип матричного переключения, который имеет высокую интеграцию, стабильную систему, без сжатия/потери/задержки сигнала. Передовая технология полной цифровой обработки сигнала может обеспечить обработку сигнала без искажений и наилучшее качество изображения для устройств отображения.
Обеспечивает вход/выход до 4Kx2K@60 Гц YCbCr 4:4:4 24 бит и произвольную маршрутизацию различных сигналов. Поддерживает HDMI 2.0b, пропускную способность видео 18 Гбит/с, глубину цвета до 12 бит. Матрица использует структуру подключаемых карт, которая гибка и удобна для установки. Поддерживает карты ввода/вывода HDMI, DVI-U (DVI/YPbPr/CVBS), VGA, 3G/HD/SDI, HDBaseT и оптоволоконные карты ввода/вывода. Одна карта с четырьмя каналами, поддерживаются карты серий 2K и 4K. Карты ввода поддерживают встраивание звука, а карты вывода поддерживают извлечение звука, обеспечивая максимальную поддержку аудиосистемы во всей системе. Поддерживает несколько методов управления, таких как кнопки на передней панели (с ЖК-экраном), ИК-пульт дистанционного управления, сигналы RS-232, локальная сеть, инструменты ПК или веб-интерфейс управления.
Встроенная функция видеостены может реализовать любой режим сращивания в диапазоне 16 общих выходных каналов, предоставляя готовое решение для распределения и обработки видеосигналов с различными форматами в различных отраслях.
Встроенная система управления объединяет несколько интерфейсов управления и интеллектуальные модули графического интерфейса управления, которые могут быть напрямую вызваны пользователями.
Эта матрица применима к видеоконференциям, энергетике и электроснабжению, тюрьмам, умным городам, государственным службам, водному хозяйству и гидрологии, метеорологии и слежению за землетрясениями, управлению предприятием, металлургии и сталелитейной промышленности, банковскому делу и финансам, общественной безопасности и транспорту, выставкам, производственному планированию, радио и телевидению, образованию и научным исследованиям и другим областям.
Особенности Prestel SSM-1616CVW
- Совместимость с HDMI 2.0b и HDCP 2.2
- Пропускная способность видеосигнала HDMI 18 Гбит/с, до 4K60 YCbCr 4:4:4 24 бит
- Структура подключаемых карт (одна карта с четырьмя каналами)
- Поддержка 16-канальных входов и выходов видеосигнала
- Поддержка карт ввода/вывода с HDMI, DVI-U (DVI/YPbPr/CVBS), VGA, 3G/HD/SD-SDI, HDBaseT и оптоволокно
- Разрешение видео до 1920×1200p60 Гц (карты серии 2K), 3840x2160p60hz (карты серии 4K)
- Плавное переключение без разрывов изображения, черного экрана или мерцания в процессе переключения
- Благодаря технологии сращивания видеостен Gen-Lock задержка между любым выходным каналом составляет менее 0,1 мс
- Любые режимы сращивания 16x16, подходят для ЖК/светодиодных видеостен
- Несколько выходных разрешений для удовлетворения потребностей различных типов устройств отображения
- Поддержка чисто аппаратного высокоскоростного матричного коммутационного чипа с высокой интеграцией
- Встроенное выравнивание сигнала, восстановление сигнала и перенаправление сигнала
- Встроенное улучшение качества видео, качество выходного видео можно регулировать
- Встроенная логика обработки HDCP для избегания проблем совместимости с HDCP
- Карты ввода поддерживают встраивание звука, карты вывода поддерживают извлечение звука
- Аналоговое встраивание звука поддерживает LPCM 2.0CH, аналоговые аудио- и видеосигналы вводятся синхронно
- Аналоговое извлечение звука поддерживает LPCM 2.0CH, аналоговые аудио- и видеосигналы выводятся синхронно
- Можно вызвать до 64 видов предустановок сцены
- Расширенное управление EDID (внутреннее EDID или копирование с любых выходных устройств)
- Управление с помощью кнопок на передней панели, ИК, RS-232, TCP/IP, веб-интерфейса или программы для ПК
- Встроенная интеллектуальная система управления с удобным графическим интерфейсом
- Бесшумная конструкция вентилятора, бесшумная, стабильная работа
- Порт питания переменного тока со встроенным модулем питания
- Конструкция стандартного размера стойки, удобная для установки
Технические характеристики Prestel SSM-1616CVW
| Параметры коммутатора | |
| Соответствие HDMI | HDMI 1.4 (карта серии 2K), HDMI 2.0b (карта серии 4K) |
| Соответствие HDCP | HDCP 1.4 (карта серии 2K), HDCP2.2 (карта серии 4K) |
| Пропускная способность видео | 600 МГц/18 Гбит/с |
| Разрешение видео | 1920x1200p60 Гц (карта серии 2K) 3840x2160p60 Гц 4:4:4 (карта серии 4K) |
| Цветовое пространство | RGB 4:4:4, YCbCr 4:4:4/4:2:2/4:2:0 |
| Глубина цвета | Карта серии 2K: 8/10/12 бит (1080P60 Гц) Карта серии 4K: 8/10/12 бит (4K30 Гц); 8-бит (4K60 Гц 4:4:4) |
| Форматы аудио HDMI | HDMI аудио: LPCM 2.0 / 5.1 / 7.1CH Аналоговое аудио: LPCM 2.0CH |
| Расстояние передачи | HDMI: 1080P/15 метров, 4K30/10 метров, 4K60/5 метров HDBT: 1080P/70 метров/100 метров/150 метров; 4K/40 метров/70 метров/120 метров |
| Защита от электростатического разряда | Модель человеческого тела: ±8 кВ (разряд через воздушный зазор) и ±4 кВ (контактный разряд) |
| Подключения | |
| Входные порты | 4 x входные карты |
| Выходные порты | 4 x выходные карты |
| Порты управления | 1x главная плата управления, включая следующие порты: 1 x RS-232 [3-контактный разъем Phoenix] 4 x COM [3-контактный разъем Phoenix] 1 x IR-SERIAL [4-контактный разъем Phoenix] 1 x RELAY [4-контактный разъем Phoenix] 1 x I/O [3-контактный разъем Phoenix] 1 x RESET [кнопка сброса для центральной системы управления] 3 x LAN [RJ45] |
| Общие параметры | |
| Питание | Вход: 100 - 240 В переменного тока 50/60 Гц Выход: 12 В постоянного тока |
| Энергопотребление | 35 Вт ~ 90 Вт (соответствует разным картам ввода/вывода) |
| Корпус | Металлический |
| Цвет | Черный |
| Размеры | Матрица 16x16: 483 мм (Ш) x 379 мм (Г) x 133 мм (В) |
| Вес | Матрица 16x16: 8,62 кг (карты ввода/вывода не включены) |
| Рабочая температура | 0 ~ 40 °C |
| Температура хранения | -20 ~ 60 °C |
| Относительная влажность | 20 ~ 90% RH (без конденсации) |
