Prestel IPN-4KSDVOE-ENCP
Передатчик сигналов HDMI 4K по IP 10G с обработкой видеостены
Артикул: 709781
Стоимость уточняйте по тел.: 8 (800) 333-43-06
*Конвертация $ по курсу ЦБ +3%

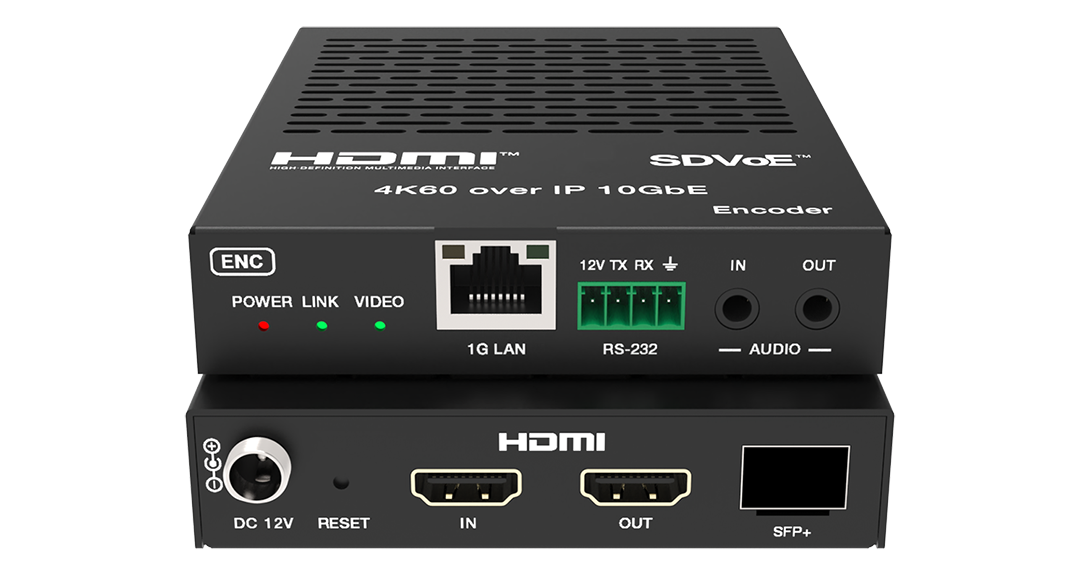

Передатчик сигналов HDMI 4K по IP 10G с обработкой видеостены Prestel IPN-4KSDVOE-ENCP
Передатчик (энкодер) AV over IP. Предназначен для работы с SDVoE совместимым приёмником, обеспечивающим приём сигналов аудио/видео, RS-232 и Ethernet по оптоволоконному SFP соединению в рамках 10Gb/s сети. Передатчик способен без задержки отдать высококачественный несжатый HDMI контент с разрешением 4K60Hz, поддержкой HDR, полной глубиной цвета и многоканальным аудио в формате HD Bitstream. Устройство оснащено SFP портом с возможностью передачи сигналов на расстояние до 40км по одномодовому или до 300м по многомодовому оптоволоконному кабелю. Порт 1G LAN предназначен для использования в качестве вспомогательного порта управления продуктом или расширения Ethernet. Также передатчик имеет выделенный HDMI loop out порт и поддерживает двунаправленную передачу аналогового стереозвука. Решение AV over IP на базе технологии SDVoE позволяет создать разветвлённую аудио/видео матрицу используя высокоскоростную инфраструктуру 10Gb/s сети.
Ключевые особенности Prestel IPN-4KSDVOE-ENCP
- BlueRiver AVP2000.
- Специальная версия с SFP 10G портом.
- Поддержка HDMI 2.0b (18Gb/s) c макс разрешением до 4K60Hz 4:4:4.
- Поддержка HDCP 2.2.
- HDR10, Dolby Vision, HLG pass-through.
- LPCM2/5.1/7.1, Dolby Digital, Dolby Digital+, Dolby True HD, Dolby Atmos, DTS 5.1, DTS-HD Master Audio, DTS:X.
- Поддержка работы в режиме Zero-Frame latency (нулевой задержки кадра).
- Бесподрывное переключение, поддержка режимов видеостены (до 9x9) и мультивью (до 25 окон).
- Дополнительный HDMI (loop out) порт на борту.
- Специальный 1G LAN порт для управления или расширения Ethernet.
- Двунаправленный и сквозной RS-232.
- Гибкая маршрутизация аудио, включая двунаправленную аналоговую передачу звука между кодером и декодером.
- Поддержка управления CEC, RS-232, TCP/IP и GUI веб-интерфейс.
- Для работы в рамках сети 10Gb/s сети.
- Работа под управлением блока (контроллера) AV over IP системы.
Технические характеристики Prestel IPN-4KSDVOE-ENCP
| Параметры устройства | |
| Соответствие HDMI™ | HDMI™ 2.0b |
| Соответствие HDCP | HDCP 2.2 |
| Пропускная способность видео | 594 МГц / 18 Гбит/с |
| Стандарт сжатия видео | SDVoE |
| Сетевая пропускная способность видео | 10 Гбит/с (SFP+) |
| Аудио задержка | Нулевая |
| Видео задержка | Нулевая |
| Видео характеристики | |
| Входное разрешение видео | 640x480p60Hz, 800x600p60Hz, 1024x768p60Hz, 1280x1024p60Hz, 1360x768p60Hz, 1440x900p60Hz, 1440x1050p60Hz, 1600x1200p60Hz, 720x480i59.94Hz (480i59), 720x480p59.94Hz (480p59), 720x576i50Hz (576i50), 720x576p50Hz (576p50), 1280x720p50Hz (720p50), 1280x720p59.94Hz (720p59), 1280x720p60Hz (720p60), 1920x1080i50Hz (1080i50), 1920x1080i59.94Hz (1080i59), 1920x1080i60Hz (1080i60), 1920x1080p23.98Hz (1080p23), 1920x1080p24Hz (1080p24), 1920x1080p25Hz (1080p25), 1920x1080p29.97Hz (1080p29), 1920x1080p30Hz (1080p30), 1920x1080p50Hz (1080p50), 1920x1080p59.94Hz (1080p59), 1920x1080p60Hz (1080p60), 3840x2160p23.98Hz (2160p23), 3840x2160p24Hz (2160p24), 3840x2160p25Hz (2160p25), 3840x2160p29.97Hz (2160p29), 3840x2160p30Hz (2160p30), 3840x2160p50Hz (2160p50), 3840x2160p59.94Hz (2160p59), 3840x2160p60Hz (2160p60), 4096x2160p23.98Hz, 4096x2160p24Hz, 4096x2160p25Hz, 4096x2160p29.97Hz, 4096x2160p30Hz, 4096x2160p50Hz, 4096x2160p59.94Hz, 4096x2160p60Hz |
| Выходное разрешение видео | Авто, 3840x2160p60, 3840x2160p50, 4096x2160p60, 4096x2160p50, 3840x2160p30, 3840x2160p25, 1920x1200p60RB, 1920x1080p60, 1920x1080p50, 1360x768p60, 1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60 |
| Цветовое пространство | RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0 |
| Глубина цвета | 8/10/12 бит |
| HDR | HDR, HDR10, HDR10+, Dolby Vision, HLG |
| Аудио форматы | LPCM2/5.1/7.1, Dolby Digital, Dolby Digital+, Dolby True HD, Dolby Atmos, DTS 5.1, DTS-HD Master Audio, DTS:X |
| Частота дискретизации аудио | 22.05/24/32/44.1/48/88.2/96/176.4/192 кГц |
| Аудио параметры (L/R IN/OUT) | |
| Входное сопротивление | 10 кОм |
| Выходное сопротивление | 330 Ом |
| Уровень линейного входа (макс.) | 1 Vrms (несимметричный аудио) |
| Уровень линейного выхода (макс.) | 1 Vrms (несимметричный аудио) |
| Амплитудно-частотная характеристика | (+0.5 дБ, -0.5 дБ) 20 Гц - 20 кГц |
| Задержка синхронизации аудиовыхода | 0 - 50 мс |
| Соотношение сигнал/шум (S/N) | Линейный выход: 88 дБ @ 0 дБFS, 1 кГц (А-взвешенный) Линейный вход: 95 дБ @ 0 дБFS, 1 кГц (А-взвешенный) |
| КНИ+Ш (THD+N) | Линейный выход: 0.036% @ 0 дБFS, 1 кГц Линейный вход: 0.01% @ 0 дБFS, 1 кГц |
| Передача и защита | |
| Дальность передачи | HDMI™ пассивный кабель: 5 м (4K60); 10 м (4K30); 15 м (1080p60) Одномодовый оптический кабель: 40 км Многомодовый оптический кабель: 300 м (зависит от параметров 10G оптического модуля) |
| Защита от электростатического разряда | IEC 61000-4-2: ±15 кВ (воздушный разряд) & ±8 кВ (контактный разряд) |
| Подключение | |

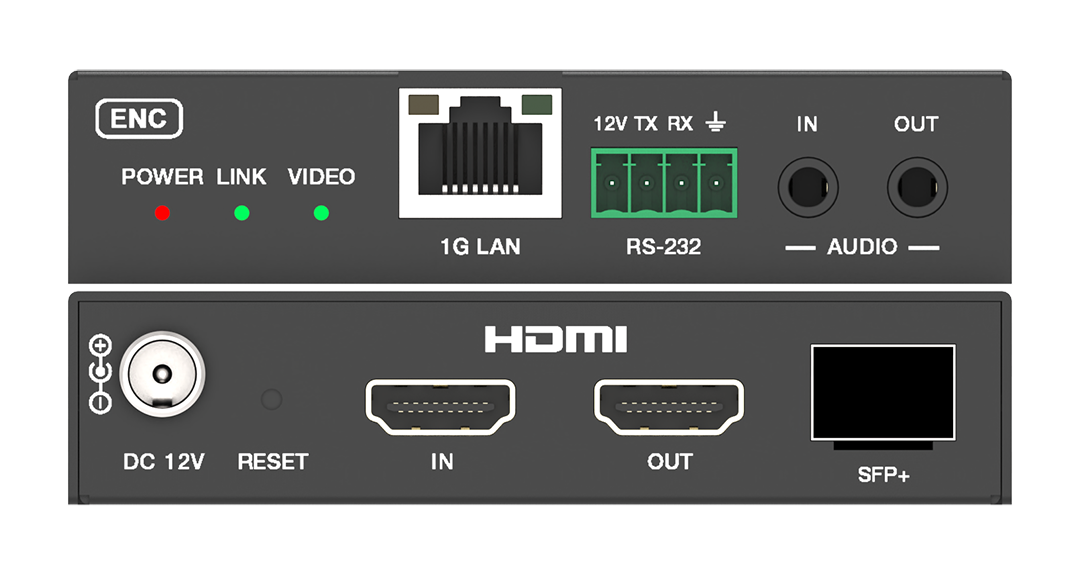

| Энкодер | Вход: 1× IN [HDMI™ Type A, 19-пин, "мама"]; 1× AUDIO IN [3.5 мм аудиоразъем] Выход: 1× SFP+ [Оптический слот, 10 Гбит/с]; 1× OUT [HDMI™ Type A, 19-пин, "мама"]; 1× AUDIO OUT [3.5 мм аудиоразъем] Управление: 1× 1G LAN [RJ45 разъем]; 1× RS-232 [4-пин, разъем Phoenix 3.5 мм] |
| Механические и эксплуатационные характеристики | |
| Корпус | Металлический корпус |
| Цвет | Черный |
| Габариты (Ш×Г×В) | 95 мм × 120 мм × 21.5 мм |
| Вес | 329 г |
| Блок питания | Вход: AC 100-240 В 50/60 Гц Выход: DC 12 В/1 А (стандарты US/EU, сертификаты CE/FCC/UL) |
| Потребляемая мощность (макс.) | 6.72 Вт |
| Рабочая температура | 0°C ~ 40°C |
| Температура хранения | -20°C ~ 60°C |
| Рабочая влажность | 20% ~ 80% (относительная влажность, без конденсации) |
| Влажность хранения | 10% ~ 90% (относительная влажность, без конденсации) |
| Комплектация | Передатчик (энкодер) SDVoE по IP - 1 шт. Коннектор 4pin-3.5mm Phoenix - 1 шт. Адаптер питания 12V/1A - 1 шт. Крепёжные уши - 2 шт. Болты (KM3*4) - 4 шт. Инструкция - 1 шт. |
