Prestel CSP-1
Сетевой 1-портовый удлинитель до 100 метров
Сетевой 1-портовый удлинитель до 100 метров
Сетевой расширитель последовательных портов Prestel CSP-1 предназначен для взаимодействия с программируемыми системами центрального управления или ПК с целью контроля множества устройств. Устройство выполняет преобразование протоколов между различными устройствами, работающими в разных режимах связи.
Поддерживает протоколы TCP/UDP, а выходной последовательный порт работает с протоколами RS-232/RS-485. Предусмотрена поддержка ИК-выхода, ввода/вывода GPIO и питания PoE.

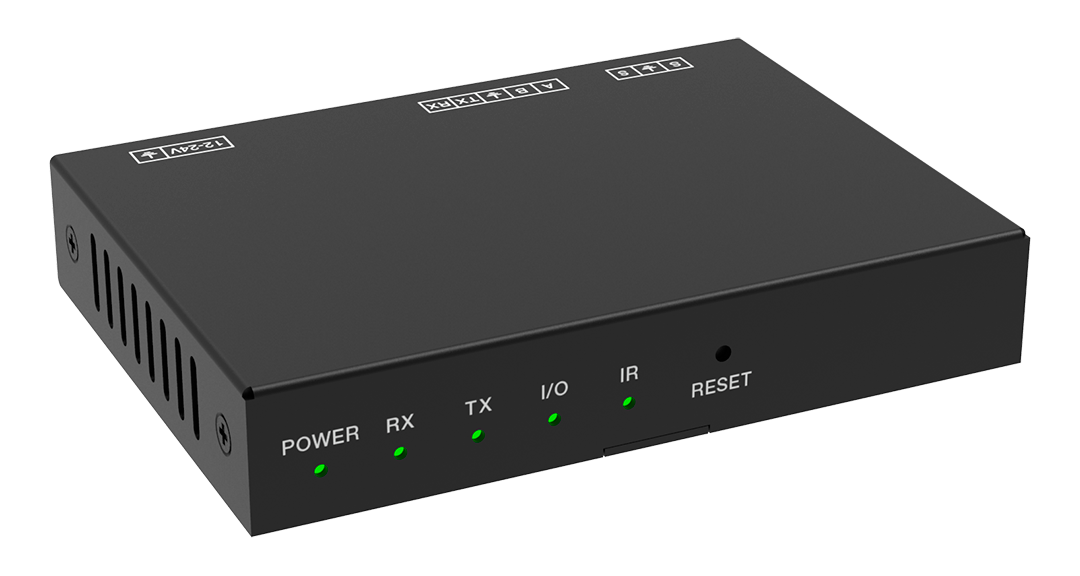

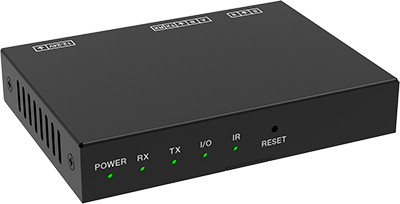

На передней панели расширителя расположены светодиодные индикаторы питания и передачи/приема данных через последовательный порт, что позволяет оперативно отслеживать процесс передачи данных и сбои в питании оборудования.
>Основные характеристики
- Широкий диапазон входного напряжения: 12–24 В
- Два режима питания: поддержка DC или PoE
- Гибкая настройка параметров через API-команды
- Встроенный веб-сервер для управления через браузер с любого компьютера, планшета или мобильного устройства
- Сетевой интерфейс: 1 порт Ethernet 100 Мбит/с с поддержкой режимов TCP/UDP (по умолчанию используется TCP, UDP отключен)
- GPIO-порт: 1 вход/выход (по умолчанию режим ввода, может быть настроен на вывод через веб-интерфейс или API)
- ИК-выход: 1 порт (уровень 5 В) с поддержкой пересылки кодов по протоколу CCF
- Последовательный порт: 1 комбинированный RS-232/RS-485 с возможностью выбора скорости передачи данных от 2400 до 115200 бод
Параметры последовательного порта
- Бит данных: 8 бит
- Бит четности: нечётный, чётный или отсутствует
- Стоповые биты: 1 или 2 бита
Особенности работы с режимами
- При выборе режима RS-232 порт RS-485 отключается
- При выборе режима RS-485 порт RS-232 отключается

Технические характеристики Prestel CSP-1
Интерфейсы связи | |
RS-232 | Поддержка полнодуплексного режима связи |
RS-485 | Поддержка полудуплексного режима связи |
Скорость передачи данных | 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 бод |
LAN | 10/100 Мбит/с Ethernet интерфейс |
GPIO | Точность определения до 1 мс |
IR | Поддержка 5В ИК-кабеля |
Защита | |
Защита от электростатического разряда | IEC 61000-4-2: ±8кВ (разряд через воздушный зазор) и ±4кВ (контактный разряд) |
Подключения | |

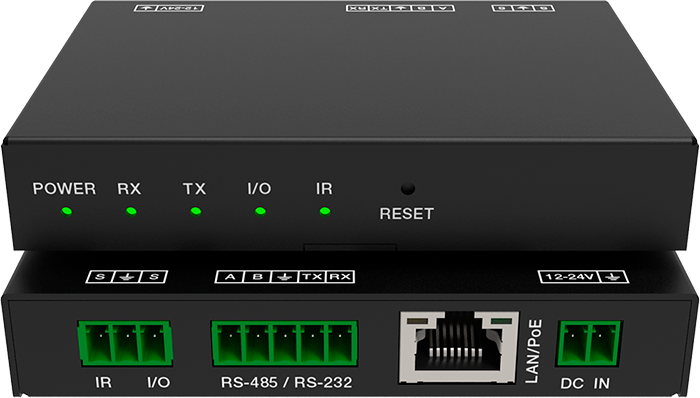

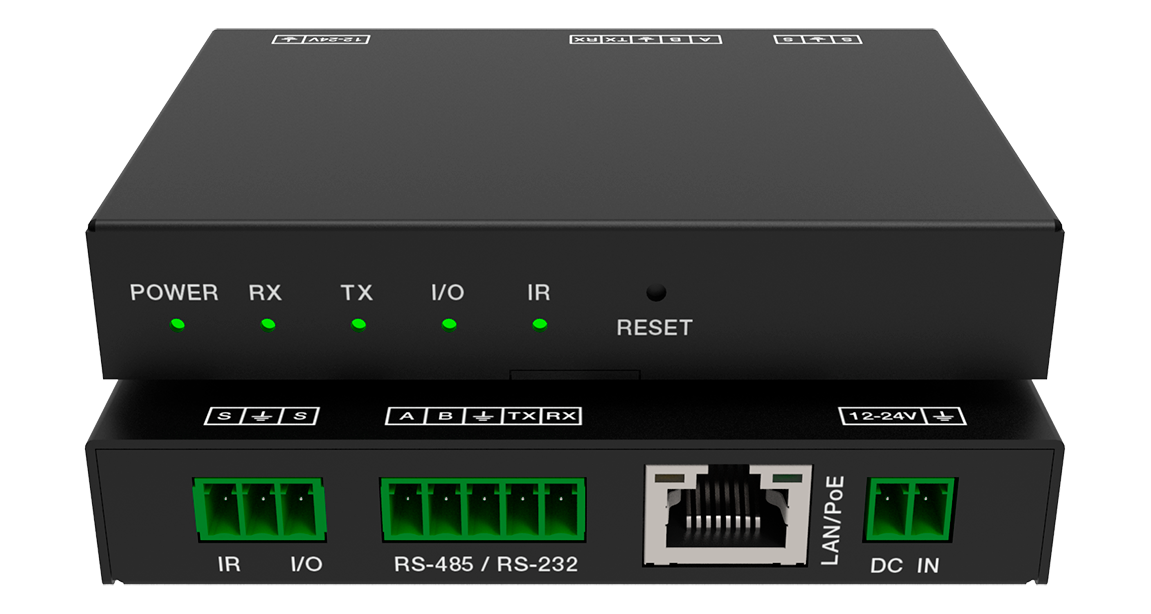

Входы | 1 x LAN/PoE [RJ45, 8-контактный], 1 x DC IN [2-контактный разъём 3,81мм phoenix] |
Выходы | 1 x I/O&IR [3-контактный разъём 3,81мм phoenix], 1 x RS-485/RS-232 [5-контактный разъём 3,81мм phoenix] |
Питание и энергопотребление | |
Питание | Вход AC100-240В 50/60Гц, выход DC 24В/1А |
Максимальное энергопотребление | 0,48 Вт |
Условия эксплуатации | |
Рабочая температура | 0-40°C |
Температура хранения | -20°C ~ 60°C |
Относительная влажность | 20~90% (без конденсации) |
Общие параметры | |
Корпус | Металлический, чёрный |
Комплектация | 1-портовый расширитель — 1 шт |
Размеры продукта | 95×68×17 мм |
Размеры упаковки | 110×90×25 мм |
Вес нетто | 181 г |
Вес брутто | 340 г |
